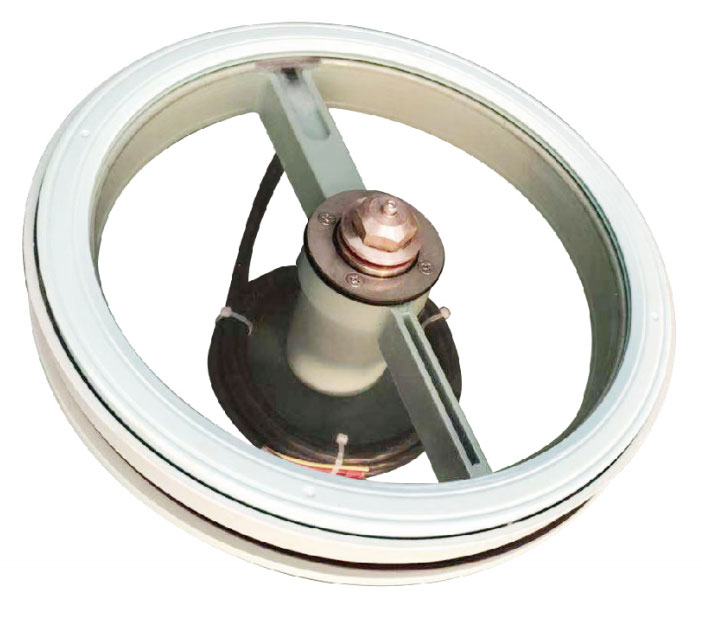

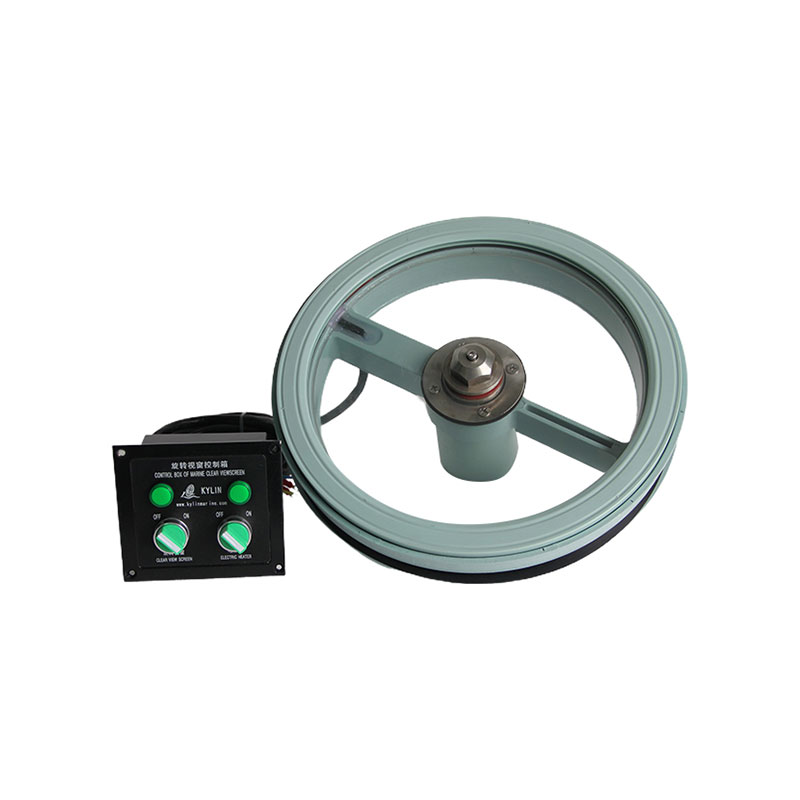

La pantalla WS-CR Marine Clear View consta principalmente de tres partes: el marco principal, el motor y el disco de vidrio. Se instala en la pared de la ventana de la timonera del barco. Durante el funcionamiento, la fuerza centrífuga generada por la rotación expulsa inmediatamente el agua del mar, la lluvia, la nieve y el granizo, asegurando que la humedad no se adhiera al vidrio y manteniendo así una visibilidad clara. La pantalla Marine Clear View puede equiparse con un dispositivo de calefacción eléctrica para derretir el hielo y la nieve en entornos nevados de baja temperatura, evitando que el disco de vidrio de la ventana y el marco principal se congelen o acumule nieve y garantizando un funcionamiento confiable.
1.Temperatura del aire ambiente: -25°C ~ +55°C
2.Especificación de la fuente de alimentación: AC220V 50Hz
3.Diámetro de transmisión de luz: Tipo WS-300CR: ∅300mm Tipo WS-350CR: ∅350mm
4.Velocidad de rotación: ≥1400r/min (50Hz)
5.Consumo de energía del motor de la pantalla de visualización: ≤90W
6.Consumo de energía del calentador eléctrico: ≤250W
7.Nivel de protección: Motor IP22
8.Peso: ≤12kg
9.IP55 (para la pantalla de visualización en estado de funcionamiento)

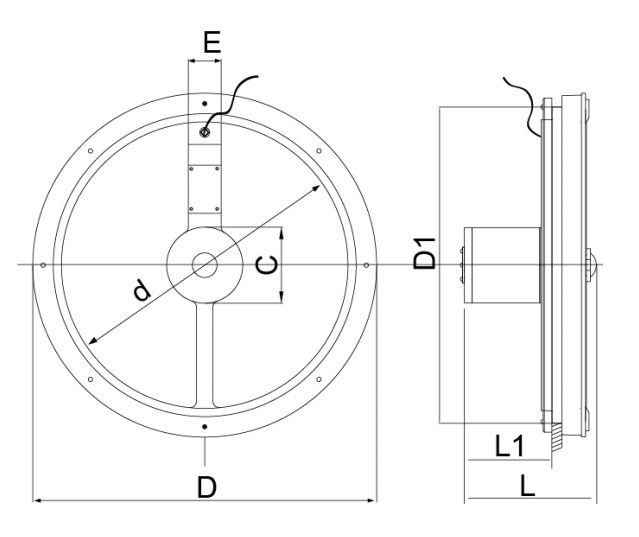

Parámetros dimensionales relevantes
1. Dimensiones Unidad: mm
Tipo | WS-300CR | WS-350CR |
|
Diámetro exterior D | ∅370 | ∅420 |
Diámetro translúcido d | ∅300 | ∅350 |
Diámetro exterior del motor c | ∅93 | ∅93 |
Ancho de línea E | 36 | 36 |
Dimensión de instalación D1 | ∅339 | ∅389 |
Parámetros de instalación

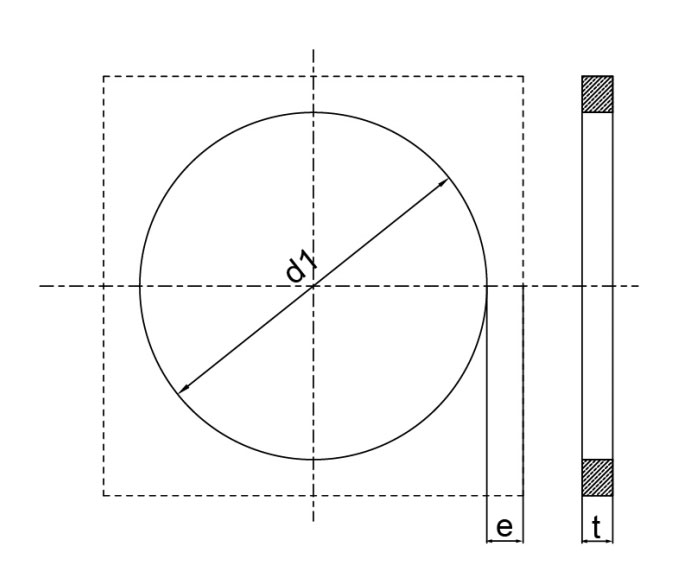

El equipo se instala en la pared de vidrio templado o metal de la cabina del barco, el diámetro de la abertura es d1; la distancia mínima desde el borde de la ventana hasta el borde transparente del vidrio es e; y el espesor de la pared de instalación es t.
Unidad: mm
Modelo | WS-300CR | WS-350CR |
|
Dimensiones de la abertura de la pared de instalación: d1 | ∅341 | ∅391 |
Margen del orificio de montaje: e | ≥50 |
Instalar espesor de pared: t | 10,12,15,(19) |
